На перший погляд всі конектори RJ-45 виглядають однаково, незалежно від категорії. Однак на практиці між ними є суттєві конструктивні відмінності, які впливають на якість з’єднання, сумісність із кабелем і стабільність мережевого сигналу.
У цій статті я детально порівняв RJ-45 конектори трьох категорій: Cat 5e, Cat 6 та Cat 6A, звернувши увагу на внутрішню будову, наявність направляючих вставок (load bar), розташування отворів для провідників, і особливості обтискання – особливо в разі використання товстих екранованих кабелів типу F/FTP. Усе це я супроводив реальними фото та прикладами з власного досвіду.
Чим відрізняються конектори 5e, 6 та 6A

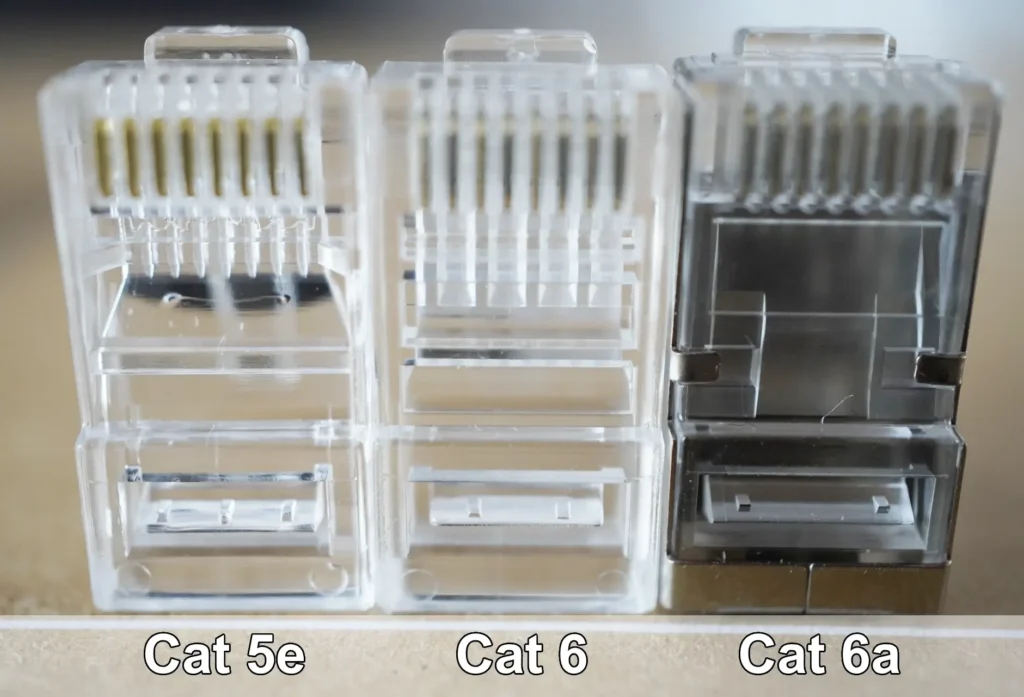

На вигляд усі ці RJ-45 конектори можуть здаватися однаковими, але між ними є важливі технічні відмінності. Різниця між конекторами категорій 5e, 6 та 6A полягає не у габаритах корпусу, а у внутрішній геометрії отворів, діаметрі каналів під провідники, точності позиціонування жил і можливості роботи з товстішими, жорсткішими жилами (особливо для екранованих кабелів). Я приведу невеличку порівняльну табличку:
| Категорія | Отвір для жил | Опис |
|---|---|---|
| Cat 5e | ~1.0–1.05 мм | Розрахований на дріт AWG 24 (0.51 мм) або тонший. |
| Cat 6 | ~1.1–1.15 мм | Підходить для AWG 23–24. Отвори трохи більші, щоб вмістити жорсткіші та товстіші провідники. |
| Cat 6A | ~1.2–1.35 мм | Підтримує AWG 22–23. Має більші отвори для ізоляції кожної жили, більш точне позиціонування за рахунок прохідної вставки |

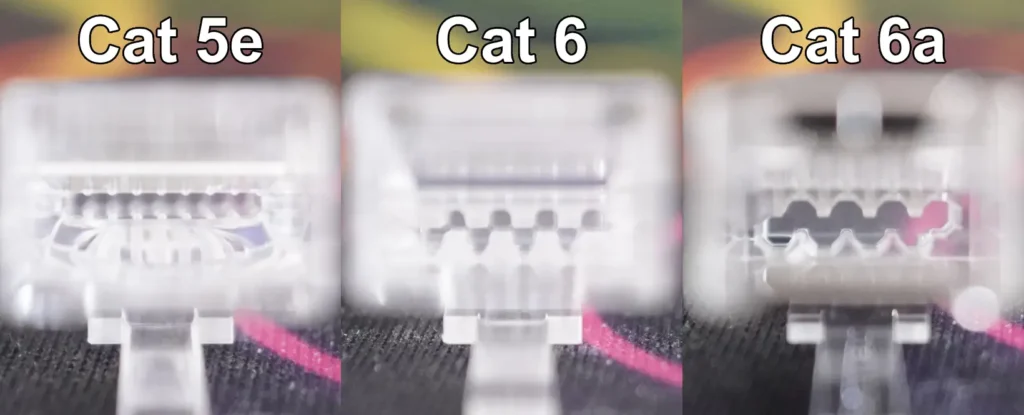

Якщо розглянути категорію Cat 5e то отвори розташовані в один ряд. Проте із збільшенням отворів фізично в конекторі стає менше місця, і якщо розглядати конектор категорії Cat 6, то отвори розташовані в шахматному порядку. В конекторі категорії Cat 6A взагалі була прибрана внутрішня перетинка між отворами, для цього в комплекті до конектора зазвичай іде додаткова направляюча вставка.
Якщо внутрішня частина конекторів категорій Cat 5e та Cat 6 мають так звані направляючі, то в конекторі категорії Cat 6A для цього передбачено пусте місце, яке розраховано для спеціальної направляючої вставки.
Наявність направляючої вставки
Направляюча вставка (Load bar) – це невелика пластикова або іноді металева вставка, через яку пропускаються окремі жили кабелю перед тим, як вставити їх у сам конектор. Вона служить для:
- полегшення монтажу, особливо з жорсткими жилами AWG 22–23.
- точного вирівнювання та позиціонування жил;
- зменшення впливу перехресних перешкод (NEXT, AXT), особливо у високочастотних Cat 6A;

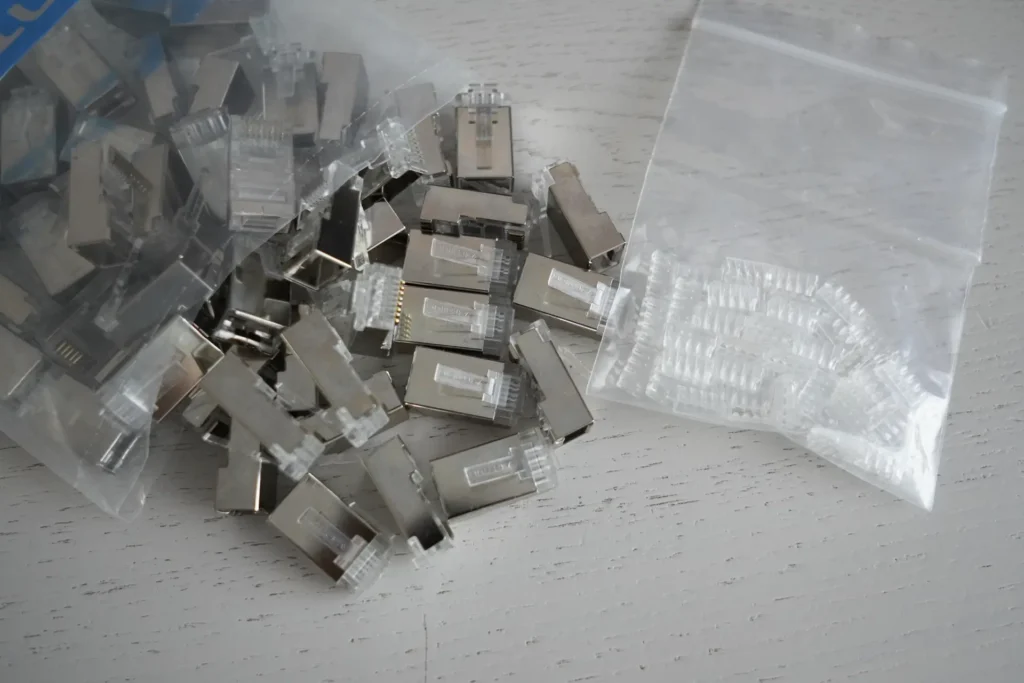

Зазвичай такі планки ідуть в комплекті з конекторами. Я купив конектори Vention IDFR0-50 де в комплекті був пакет із цими вставками.

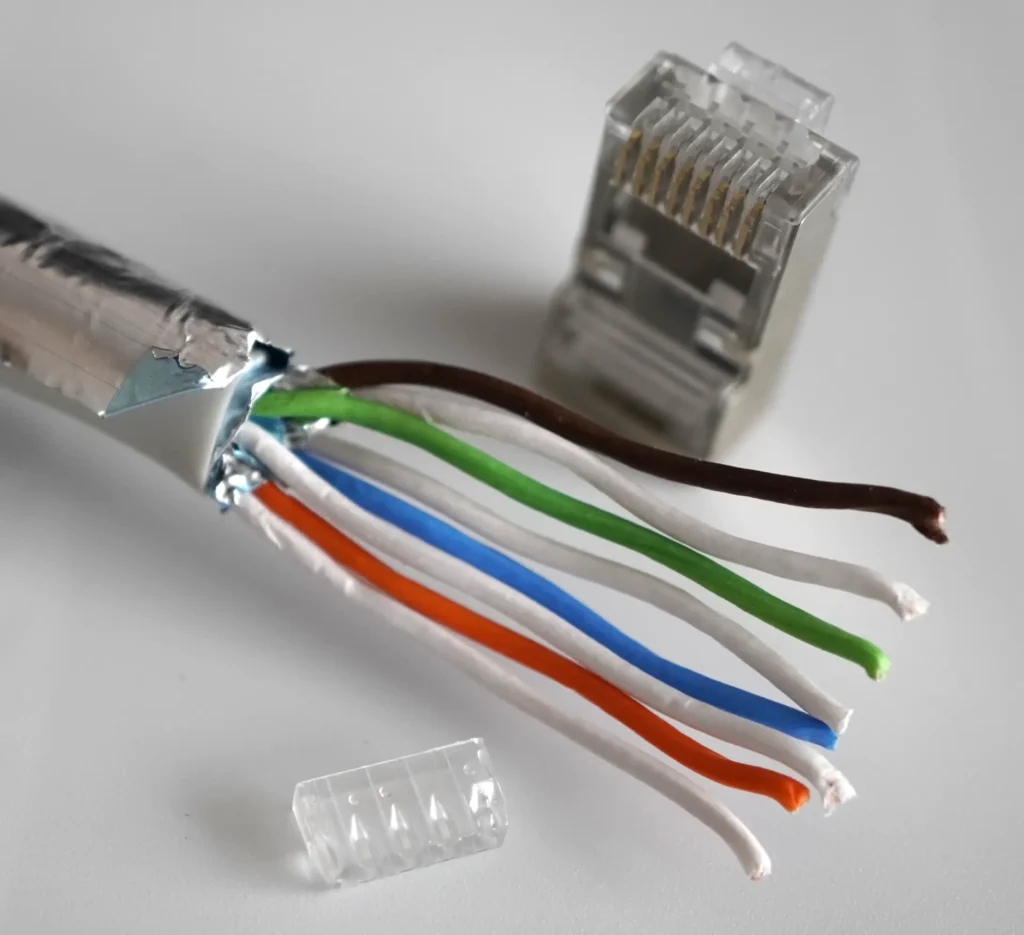

Якщо подивитися на загальний план обтискання, то стане зрозуміло наскільки товсті провідники, і як ця вставка полегшує загальний процес комутації, особливо якщо мова іде про товстий екранований езернет кабель.
Обтискання конектора Cat 6A
Обтискання конектора категорії Cat 6A майже таке саме як і його попередників, за винятком того моменту, що провода спочатку необхідно завести через направляючу вставку, обрізати залишок і потім із вставкою вставити в конектор і обстиснути.
Якщо кабель екранований, то фольгу, яка виконує роль екрана треба вивернути і конектор вставити так, щоб його металевий корпус був дотичним до цієї фольги. Тільки в цьому випадку буде діяти екранування.
Памятайте, що кабель Cat 6a за товщиною провідників не пролізе в конектор Cat 6, тому врахуйте це на етапі закупівлі.
Висновки
У підсумку, хоча RJ-45 конектори всіх трьох категорій – Cat 5e, Cat 6 та Cat 6A – мають однакову форму та зовнішні розміри, їх внутрішня конструкція значно відрізняється. Ці відмінності стають особливо помітними при роботі з товстими або екранованими кабелями. Cat 6A – це вже не просто покращена версія попередніх категорій, а окрема, складніша в реалізації система з чіткими вимогами до точності монтажу, геометрії провідників і дотримання екранування. Наявність направляючої вставки (load bar) у комплекті значно спрощує обтискання та дозволяє досягти стабільного, надійного з’єднання. Вибираючи конектор, важливо не лише орієнтуватися на категорію, а й враховувати тип кабелю, його товщину, наявність екрану та сумісність із конкретною конструкцією конектора. Такий підхід дозволяє уникнути проблем під час монтажу і забезпечує високу якість мережевого з’єднання.
У наступній статті я покажу повний покроковий процес обтискання Cat 6A конектора з фото, рекомендаціями та типовими помилками. Не пропустіть!
